В рулевом приводе колесной техники JCB (экскаваторы-погрузчики, колесные экскаваторы, фронтальные погрузчики, телескопические погрузчики и др.) устанавливаются элементы, являющиеся частью привода, передающего усилие от рулевого механизма на колеса. Речь идет о рулевых тягах. В статье расскажем основные принципы работы, причины и симптомы поломки, а также как происходит замена.
Основные принципы работы.
Рулевая тяга – элемент привода механизма рулевого управления, деталь, состоящая из шарнира и рулевого наконечника, передающая усилие на поворотные кулаки колес.
При вращении рулевого колеса масло из насоса через клапан приоритета попадает на блок-дозатор («поросенок»), который затем направляет масло к гидроцилиндру рулевого механизма. Давление штоков гидроцилиндра передается на рулевую тягу, которая осуществляет поворот посредством этого поворотного кулака.

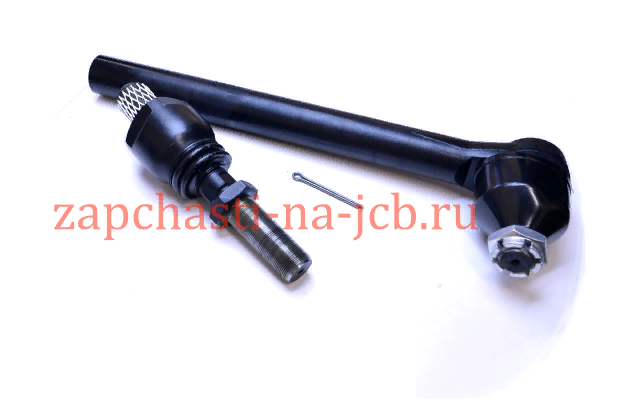

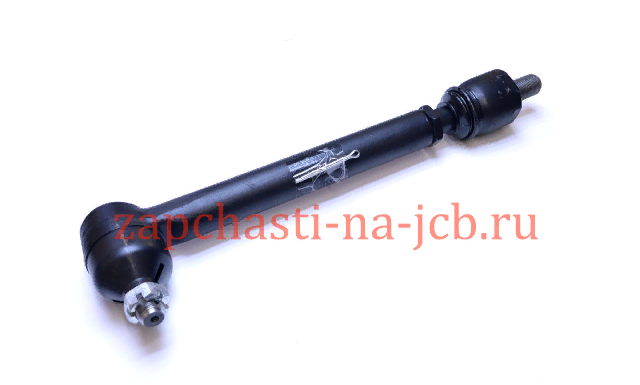

Рулевая тяга 128/13949 на экскаватор-погрузчик JCB JCB 3СХ Super, 4СХ.
Причины и симптомы поломки.
В процессе эксплуатации техники рулевые тяги подвергаются значительным нагрузкам, поэтому они с течением времени приходят в негодность. Наиболее часто проблемы возникают в рулевых наконечниках тяги, также возможна деформация тяги с последующим разрушением. Основным признаком неисправности рулевых тяг является невозможность повернуть колеса при вращении рулевого колеса. В первую очередь необходимо проверить рулевые тяги на отсутствие повреждений и утечек. При утечках в гидроцилиндрах рулевого управления следует заменить уплотнения: для JCB 3CX ремкомплект 911/00156, для JCB 3CX Super и 4CX 911/00157.
Замена рулевой тяги.
Перед началом работ установите машину на ровной горизонтальной поверхности, опустите навесное оборудование на землю, включите стояночный тормоз и заглушите двигатель. Под все колеса установите упоры.
Отсоедините рулевую тягу от поворотного кулака, для этого снимите шплинт и отверните гайку. Далее установите два гаечных ключа на шаровых опорах, отверните нужную тягу. Установка производится в обратном порядке, при сборке на резьбу рулевых тяг нанести герметик «JCB Treadlocker». После замены рулевой тяги рекомендуется сделать «сход-развал» колес.
Для увеличения срока службы рекомендуется менять рулевые тяги в сборе, не только рулевые наконечники.
